一、 底   盘

型号：奥铃国六

发动机：安徽全柴动力

功率：82kw   110马力

驱动型式：后轮驱动    轮胎排列：4x2（6轮）7.00R16钢丝胎

轴距：3300mm

驻车配置：气动刹车  ，刹车助力；

方向配置：方向助力系统；

排放标准：国六

二、驾驶室

结构：平头、单排三座两门乘员室  ，全钢架焊接结构 。安装适应倾翻液压翻转机构  ，装有防回
落安全装置 。

驾驶室内设备：除原厂设备外、加装取力器控制开关、100W警报器、喊话器、警灯开关 。

驾驶室外部：驾驶室顶部靠前安装有长排警灯1个 。

三、容   罐

罐体结构：独立水罐  ，箱罐分离  ，具有可维护  ，耐腐蚀强的功能 。容量：实际容量4000kg

材质：优质钢板  ，罐体内设置防荡板  ，以减少车辆行驶过程中罐内水对罐体的冲击 。罐体高度中间位置有方形拉筋  ，使罐体有足够的强度、刚度 。

罐体顶部设有快速开启人孔  ，方便维修人员进出 。

四、箱   体

外形：下宽上窄设计  ，与驾驶室基本平行  ，在美观的基础上提高了箱体的坚固性 。

顶部两边各3个暴闪灯  ，后部中间1个暴闪灯  ，与驾驶室前面的警灯形成360度暴闪照明 。

箱体两侧各2个卷帘门  ，后面1个卷帘门  ，顶部有高压水炮  ，后下部有2个路面洒水喷头  ，前面有2个对冲喷头 。

箱体工艺：采用耐腐蚀性镀锌方管为承重框架  ，焊接牢固、可靠  ，去除清理夹渣、虚焊等缺陷 。焊后把水罐安装进去做24小时静水压试验  ，确保不渗水  ，无变形 。

五、消防泵配置

型号：CB10/20消防泵（上海茸申）

流量：20L/s             压力：1.0MPa          功率：35.0kw

安装型式：后置      真空泵：活塞式  ，材质：耐磨、抗腐蚀达到密封要求 。

六、管道系统

供水系统：泵房内配有65mm消防栓接口1个  ，可以与消防栓连接向水箱内供水；车顶人孔盖打开后可以向水箱供水；泵房内后部有直径80mm的自吸口  ，可以从天然水源、消防水池内吸水  ，也可以用于排涝  ，一车多用 。

出水系统：车顶设置1个直径65mm出水消防炮管路控制阀；泵房内设有1个65mm消防栓接口可以连接消防带灭火；

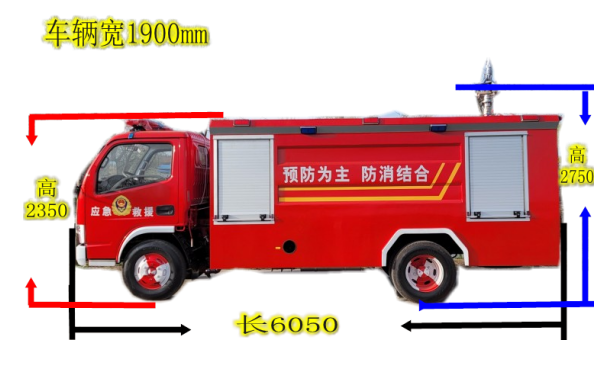

七、车辆尺寸图：


八、消防配置清单
